實施方式及權利要求錳銅電阻

發布日期:2017-06-30 作者:毫歐電子 點擊:

錳銅電阻具體實施方式:本實施例提供的電流采樣電路包括火線錳銅電阻錳銅電流采樣部分和零線電 流采樣部分,用于給電能表的計量管理MCU提供電流采樣信號,管理MCU采用TERIDIAN公 司的71M6542芯片。其中,火線錳銅電流采樣部分采用熟知的錳銅分流器,電路原理結合圖2所示,具 體電路結構及其工作原理屬現有技術,此處不再贅述。

權利要求,一種錳銅電阻雙錳銅電流采樣電路,包括火線錳銅電流采樣部分和零線電流采樣部分,用于 給計量管理MCU提供電流采樣信號;其特征在于所述零線電流采樣部分包括錳銅分流器、 采樣芯片及隔離變壓器,錳銅電阻錳銅分流器采樣零線電流,采樣芯片對采樣信號進行處理,隔離變 壓器將經過處理的采樣信號隔離耦合到計量管理MCU。根據權利要求1所述的雙錳銅電流采樣電路,其特征在于所述采樣芯片采用 TERIDIAN公司的71M6601芯片;所述管理MCU采用TERIDIAN公司的71M6542芯片。

根據權利要求2所述的錳銅電阻雙錳銅電流采樣電路,其特征在于所述71M6542芯片設置 有溫度補償位,對71M6601的參考電壓進行溫度補償。根據權利要求2所述的雙錳銅電流采樣電路,其特征在于所述71M6601芯片的工 作電源是由71M6542芯片經由隔離變壓器提供。根據權利要求2所述的雙錳銅電流采樣電路,其特征在于所述71M6542芯片設置 有一個數據校驗位,對通過隔離變壓器傳輸?shù)臄?shù)據進行校驗

其中,零線電流采樣部分包括錳銅分流器、采樣芯片71M6601及隔離變壓器TF1, 錳銅分流器采樣零線電流,采樣芯片對采樣信號進行處理,隔離變壓器將經過處理的采樣信號隔離耦合到計量管理MCU。本實施例中,采樣芯片采用TERIDIAN公司的71M6601芯片。 結合圖3所示,錳銅分流器由錳銅電阻L7、L8、電阻R22、R23、R24、R25、電容C41、C42搭建而 成,錳銅電阻L7經電阻R23連接采樣芯片71M6601的‘INP,引腳,錳銅電阻L8經電阻R25 連接采樣芯片71M6601的‘INN,引腳,電阻R22、R24串聯于錳銅電阻L7、L8之間,電容C41、 C42串聯于71M6601的‘INP,引腳和‘INN,引腳之間,電阻R22與R24的節點及電容C41與 C42的節點進而連接采樣芯片71M6601的‘TEST,引腳及IGND'引腳,采樣芯片71M6601的 ‘VCC,引腳經電容C43接‘GND’引腳。采樣芯片71M6601的‘SN’引腳和‘SP’引腳接隔離 變壓器TFl初級端,隔離變壓器TFl的次級端接管理MCU 71M6542芯片的‘BN,引腳和‘BP。

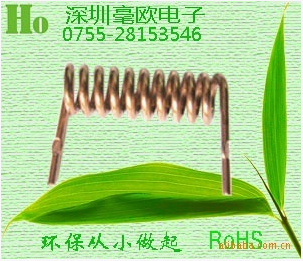

錳銅電阻

零線電流采樣部分的工作原理是當電能表開始工作,先由71M6542通過隔離 變壓器TFl輸入到71M6601的‘SN,和‘SP,引腳,提供電源給71M6601復位開始工作,再 由71M6542通過隔離變壓器TFl及SN,和‘SP,引腳通信配置71M6601的控制寄存器,使 71M6601正常工作,當有負載加載,零線電流信號通過錳銅分流器進行采樣,轉換成采樣電 壓信號,輸入71M6601的‘INN,、‘INP,引腳,71M6601進行信號預放大,根據內部自帶的基準 電壓進行ADC轉換,將結果存入寄存器,等待71M6542的讀取。71M6542可以設置一個數據 校驗位,對通過隔離變壓器TFl傳輸?shù)臄?shù)據進行校驗,保證數據傳輸?shù)目煽啃?。?dāng)?shù)玫秸_ 的采樣數據以后,進入71M6542的內部CE計算,得到需要的電流,電流,功率,電量等數據。 71M6542還可以設置溫度補償位,對71M6601的參考電壓進行溫度補償,保證采樣數據在溫 度范圍內的準確性。錳銅電阻本實施例中,訪問71M6601通信協議是TERIDIAN專用通信協議,隔離變壓器要保 證71M6601的電源功耗,同時又要保持71M6601與71M6542的隔離雙向通信。上述實施例,采用采樣芯片及隔離電流的錳銅采樣,可以測量電流通道中的交流 分量和直流分量,是本實用新型方案最大特點。此外,本實用新型方案相對電流互感器電流 采樣,可以從采樣原理上加強抗強磁干擾能力,保證采樣數據的準確性,其三該方案器件尺 寸小,方便安裝,和物料成本的降低。以上實施例僅為充分公開而非限制本實用新型,例如,采樣芯片及管理MCU芯片 的具體型號不應受限制,其同意系列或具有等同功能的其他芯片應當屬于本實用新型揭露 的范圍。
