分流器的工作原理：分流器實際就是一個阻值很小的電阻，當有直流電流通過時，產生壓降，供直流電流表顯示，直流電流表實際是電壓表，滿度值75mV，直流電流表和分流器是配套使用的；比如：100A電流表配套的分流器阻值為0.00075歐，即100A*0.00075歐=75mV；50A電流表配套的分流器阻值為0.0015歐，50A*0.0015歐=75mV。

   選用分流器 501W/BP扼流圈 的方法

 （1）按所用電流表（或電流電壓兩用表）表盤上所標出的mV數選擇分流器的額定壓降規格（一般常用的是75mV或45mV）。若所用電流表無此值，則用下式計算表的電壓量限，然后再選擇分流器的額定壓降規格。表的電壓量限（mV）=電流表滿刻度時的電流（A）×電流表的內阻（Ω）x1000;

 （2）按欲擴大的電流量程選擇分流器的額定電流規格。

 （3）將選定的分流器兩個電流端分別與電源和負載相連接，電位端接電流表，應注意電流表的端子 端子DJ623-8 極性要接對，則電流表的量程就擴大到了分流器上標定的電流值。

2．使用分流器后電流表倍數的計算方法

   對于電機試驗測量，往往一塊電流表要配置多個分流器，以解決在較大測量范圍都能保證要求的測量準確度問題。此時要求所用的所有分流器的額定電壓降都與所配電流表一致，例如75mV。這樣，分流器選定后，電流表的滿量程就是所選分流器的額定電流值，電流表的倍數（即其表盤刻度每格電流數）即為分流器的額定電流除于表盤刻度總格數。

   用于直流電流測量的分流器有插槽式和非插槽式。分流器有錳鎳銅合金電阻棒和銅帶，并鍍有鎳層。其額定壓降是60mV，但也可被用作75、100、120、150及300 mV。

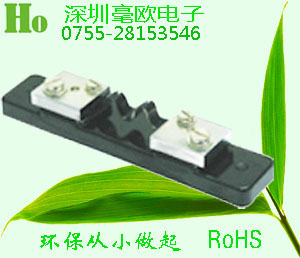

   插槽式分流器額定電流有以下幾種：5 A, 10 A, 15 A, 20 A 和25 A

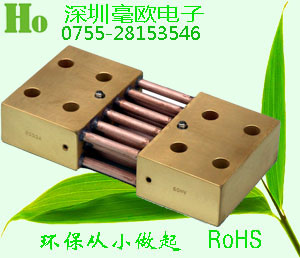

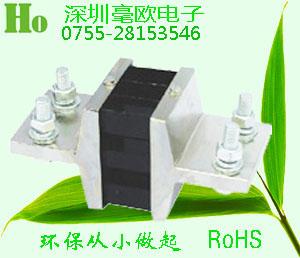

   非插槽式分流器的額定電流從30 A 到15 kA 標準間隔均有。

   1．交流大電流怎么測量呢?采用電流互感器，將大電流以一定變比變成5安培以下的小電流，于是用小量程交流電流表就可測量大電流了，只是測得的電流還要乘那個變比。

   就是一根短的導體，可以是各種金屬或合金的，也連接端子；其直流電阻是嚴格調好的；串接在直流電路里，直流電流過分流器，分流器兩端產生毫伏級直流電壓信號，使并接在該分流器兩端的計量表指針擺動，該讀數就是該直流電路里的電流值。所謂分流，即分一小的電流去推動表指示，該小電流（mA)與大回路里的電流(1A-幾十A）比例越小，電流表指示讀數的線性就越好，也更精確。這是電工電路的常用產品，防雷有分流措施。
