采樣電阻基于磁場的檢測方法（以電流互感器和霍爾傳感器為代表）

采樣電阻具有良好的隔離和較低的功率損耗等優點，因此主要在驅動技術和大電流領域被電子工程師們選用，但它的缺點是體積較大，補償特性、線性以及溫度特性不理想。對于電流檢測的原理，目前主要有兩種的檢測：基于磁場的檢測方法和基于分流器的檢測方法。 由于小體積的高精度低阻值采樣電阻器的實用化，以及數據采集和處理器性能的大幅度提升，已經導致傳統的基于分流器的電流檢測方法的技術革新，并使新的應用成為可能。

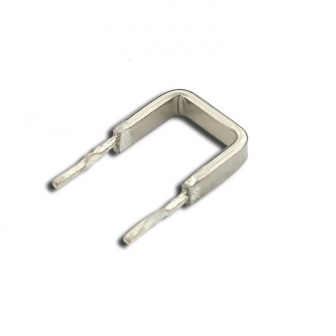

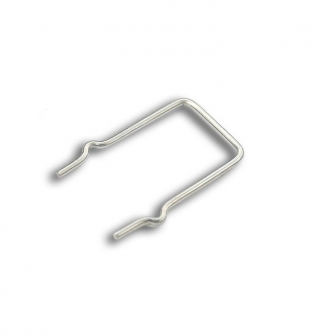

采樣電阻又稱電流檢測電阻，也有人翻譯為電流傳感電阻器，英語翻譯為current sensing resistor,采樣電阻阻值一般小于1歐姆，我見過的最小阻值是0.1毫歐，常用用的有0.025歐，0.028歐，0.05歐等。原理：將采樣電阻串入電路中，根據歐姆定律，當被測電流流過電阻時，電阻兩端的電壓與電流成正比，轉換為電壓型號進行測量。

低電感：在當今的很多應用中需要測量和控制高頻電流，分流器的寄生電感參數也得到了大幅改善。表面貼裝電阻器的特殊的低電感平面設計和合金材料的抗磁特性，金屬底板，以及四引線連接都有效降低了電阻器的寄生電感

采樣電阻熱電動勢，當溫度輕微升高或者降低時，在不同材料的接觸面上會產生熱電勢，這種效應對低阻值電阻的影響非常重要，盡管通常情況下熱電勢數值非常小，但微伏級的熱電勢能夠嚴重地影響測量結果。長期穩定性：對于任何傳感器來說，長期穩定性都非常重要。甚至在使用了一些年后，人們都希望還能維持早期的精度。這就意味著電阻材料在壽命周期內一定要抗腐蝕，并且合金成分不能改變。端子連接：在低阻值電阻中，端子的阻值和溫度系數的影響往往是不能忽略的。在PCB layout也要注意采樣電阻的走線不能太長，太細。我在使用linear LTC4100做充電管理時，第一版PCB由于忽略了這一點，走線有點長，導致充電電流無法達到我的設定值，后來查了很久才發現是這個問題。

采樣電阻應用場合：電源管理（如電源監控）。開關電源SMPS（DC-DC, 充電管理，電源適配器）。如Linear的4100系列鋰電池充電電路，采用采樣電阻控制充電電流。

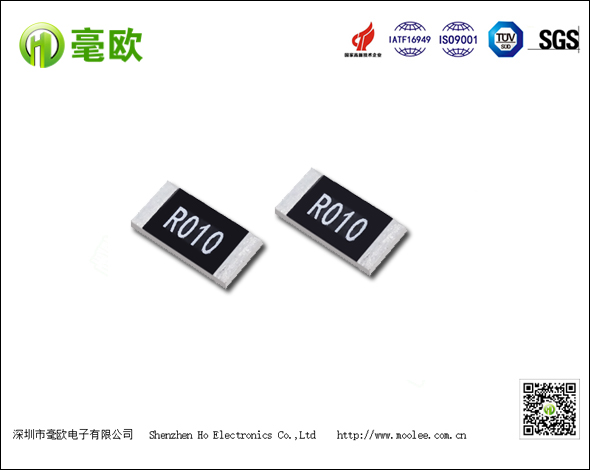

選型：常見生產廠家：Vishay, IRC,Ohmite, Bourns, 國產的主要有國巨等。PS:電子元件技術網的選型工具也比較好用。采樣電阻都是精密電阻，精度都在1%以內，更好要求時采用0.05%,甚至0.01%,功率有0.25W,0.5W,1W等。 阻值：和普通電阻一樣，標準阻值為非連續。表示方法：毫歐電阻可表示為： R001 = 0.001R。25毫歐電阻可表示為： R025 = 0.025R。100毫歐電阻可表示為： R100 = 0.1R。            封裝：常見的封裝有1206/2010/2512。 溫度系數：是錳鎳銅合金電阻的典型溫度特性曲線，溫度系數TCR單位為ppm/K,在20或25℃ 時，TCR=[R（T）-R（T0）]/R（T0） ×（T-T0），對于溫度系數的定義，制造商標明溫度的上限是必要的，舉例說明在+20 -+60℃的溫度范圍內，測量系統經常選用TCR為幾百個ppm/K 的低阻值的厚膜電阻器，比如TCR 為200 ppm/K的電阻器的溫度特性，即使在如此小的范圍內，+50℃的溫度變化就足以導致阻值變化超過1%.
