汽車分流器應用方法

使用汽車分流器后電流表倍數的計算方法。非插槽式分流器的額定電流從30 A 到15 kA 標準間隔均有。

選用汽車分流器的方法按欲擴大的電流量程選擇分流器的額定電流規格。

按所用電流表（或電流電壓兩用表）表盤上所標出的mV數選擇分流器的額定壓降規格（一般常用的是75mV或45mV）。將選定的分流器兩個電流端分別與電源和負載相連接，電位端接電流表，應注意電流表的端子極性要接對，則電流表的量程就擴大到了分流器上標定的電流值。若所用電流表無此值，則用下式計算表的電壓量限，然后再選擇分流器的額定壓降規格。

表的電壓量限（mV）=電流表滿刻度時的電流（A）×電流表的內阻（Ω）x 1000。

汽車分流器要測量一個很大的直流電流，例如幾十安培，甚至更大，幾百安培，沒有那么大量程的電流表進行電流的測量，怎么辦？這就要采用分流器。就是一根短的導體，可以是各種金屬或合金的，也連接端子；其直流電阻是嚴格調好的；串接在直流電路里，直流電流過分流器，汽車分流器兩端產生毫伏級直流電壓信號，使并接在該汽車分流器兩端的計量表指針擺動，該讀數就是該直流電路里的電流值。所謂分流，即分一小的電流去推動表指示，該小電流（mA)與大回路里的電流(1A-幾十A）比例越小，電流表指示讀數的線性就越好，也更精確。這是電工電路的常用產品，防雷有分流措施。

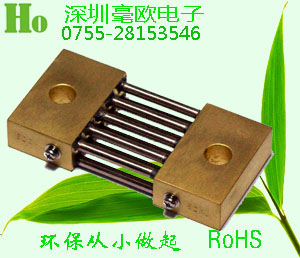

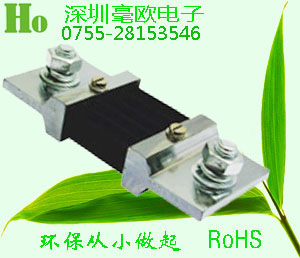

汽車分流器用于直流電流測量的分流器有插槽式和非插槽式。分流器有錳鎳銅合金電阻棒和銅帶，并鍍有鎳層。其額定壓降是60mV，但也可被用作75、100、120、150及300 mV。

插槽式分流器額定電流有以下幾種：5 A, 10 A, 15 A, 20 A 和25 A。對于電機試驗測量，往往一塊電流表要配置多個分流器，以解決在較大測量范圍都能保證要求的測量準確度問題。此時要求所用的所有分流器的額定電壓降都與所配電流表一致，例如75mV。這樣，分流器選定后，電流表的滿量程就是所選分流器的額定電流值，電流表的倍數（即其表盤刻度每格電流數）即為分流器的額定電流除于表盤刻度總格數。

電流表有多種不同規格，但是實際表頭卻是標準的毫伏電壓表。比如是一種滿刻度為75mv的電壓表。那么用這塊電壓表測量比如20A的電流，就需要給它配一個在流過20A電流時候產生75mv電壓降的分流電阻，也稱75mv分流器。電廠勵磁系統分流器

電流互感器，交流大電流怎么測量呢?采用電流互感器，將大電流以一定變比變成5安培以下的小電流，于是用小量程交流電流表就可測量大電流了，只是測得的電流還要乘那個變比。汽車分流器就是一個能夠通過極大電流的電阻一般常用的15A或20A以及35A的電流表都需要汽車分流器，分流器的阻抗=表頭標志滿度電壓/表頭滿度電流。比如20A的電流表的分流器阻值=75mv/20A=0.00375Ω，阻抗恒定后根據歐姆定律U=IR，電流與電壓成正比，電流為線形電壓也呈線形，所以就可以用一個滿度為75mv的電壓表顯示當前電流。因此，使用的電流表實際是一塊電壓表。[1]
